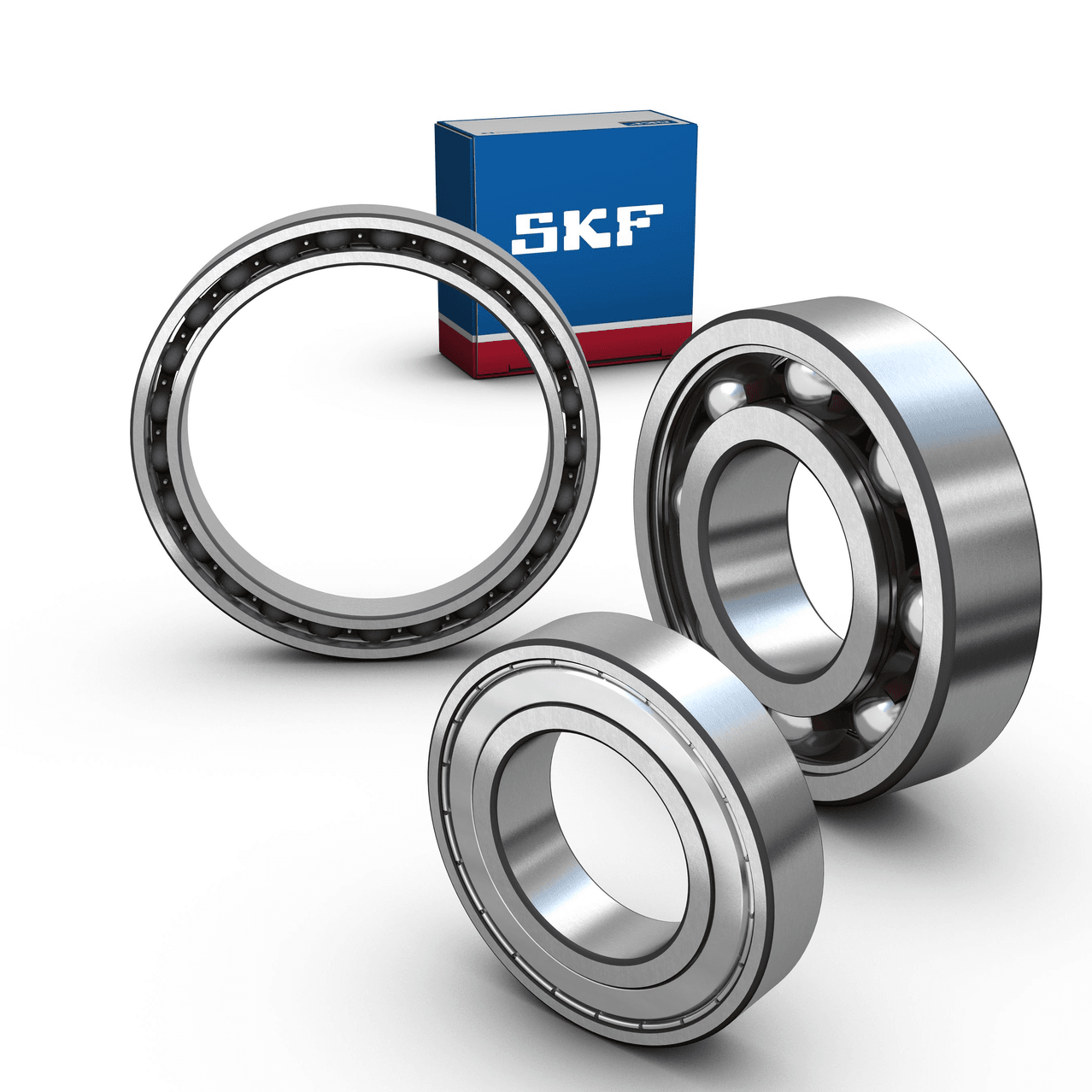

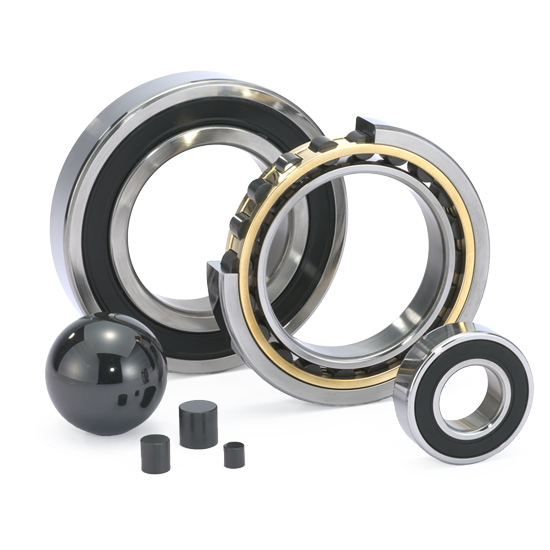

Rillenkugellager sind besonders vielseitig verwendbar. Sie sind einfach im Aufbau, selbsthaltend, für hohe bis sehr hohe Drehzahlen geeignet können Radial- und Axialbelastungen in beide Richtungen aufnehmen und haben einen geringen Wartungsaufwand. Rillenkugellager sind die am meisten verwendeten Wälzlager. Sie werden deshalb von SKF in einer Vielzahl von Größen, Ausführungen und Varianten gefertigt.

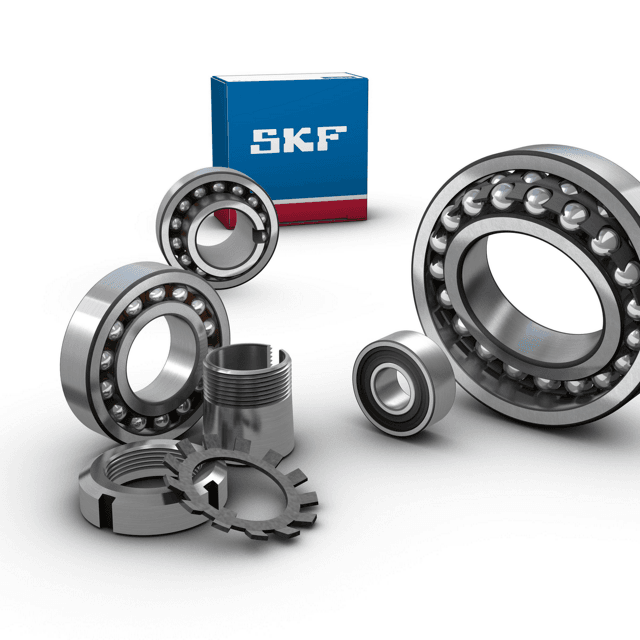

Pendelkugellager haben zwei Kugelreihen, zwei tiefe durchgehende Laufrillen im Innenring und eine für beide Reihen gemeinsame hohlkugelige Laufbahn im Außenring. Sie sind als offene und abgedichtete Lager erhältlich. Die Lager sind winkelbeweglich und unempfindlich gegenüber Schiefstellungen der Welle zum Gehäuse, die z. B. durch Wellendurchbiegungen verursacht werden können

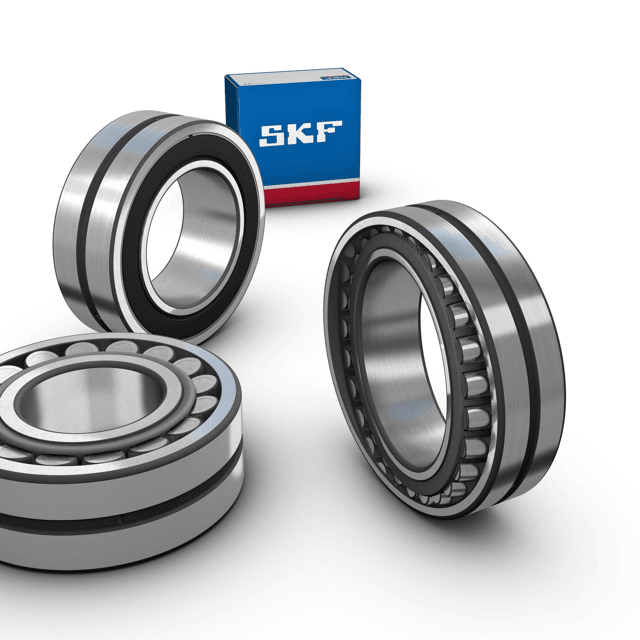

Pendelrollenlager haben zwei Rollenreihen mit einer gemeinsamen hohlkugeligen Laufbahn im Außenring und zwei zur Lagerachse geneigte Laufbahnen auf dem Innenring. Der Mittelpunkt der hohlkugeligen Laufbahn im Außenring liegt mittig auf der Lagerachse.

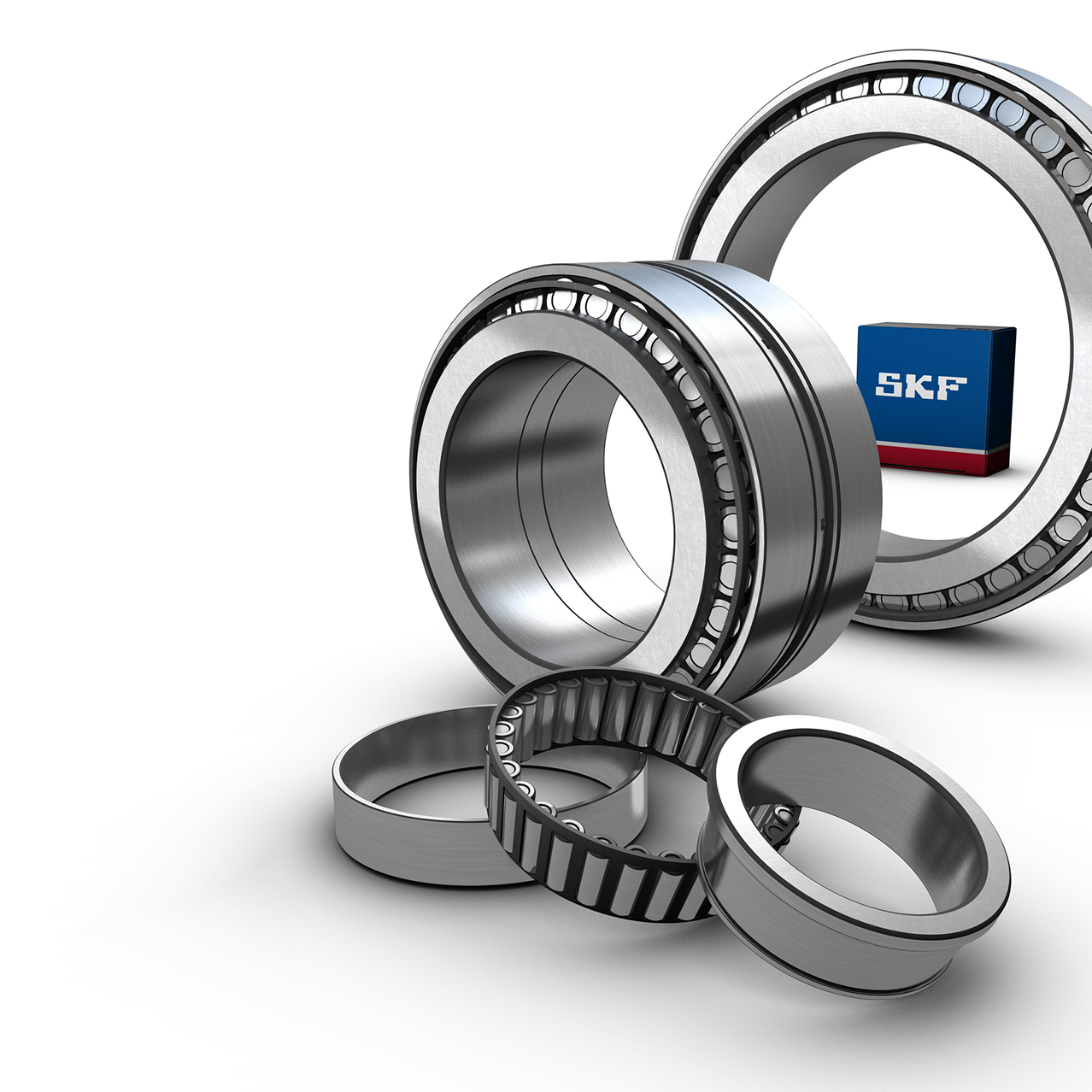

Kegelrollenlager haben kegelig ausgeführte Laufbahnen im Innen- und Außenring, zwischen denen kegelige Rollen angeordnet sind. Sie sind deshalb besonders zur Aufnahme kombinierter (radial und gleichzeitig axial wirkender) Belastungen geeignet. Die Scheitelpunkte aller Kegelflächen treffen sich in einem gemeinsamen Punkt auf der Lagerachse, was im Betrieb ein einwandfreies Abrollen und dadurch einen reibungsarmen Lauf bewirkt. Die axiale Belastbarkeit der Kegelrollenlager nimmt mit steigendem Berührungswinkel α zu. Die Größe des Berührungswinkels (in der Regel zwischen 10° und 30°) bezieht sich auf den Berechnungsfaktor e: Je größer e ist, desto größer ist der Berührungswinkel und damit die axiale Belastbarkeit.

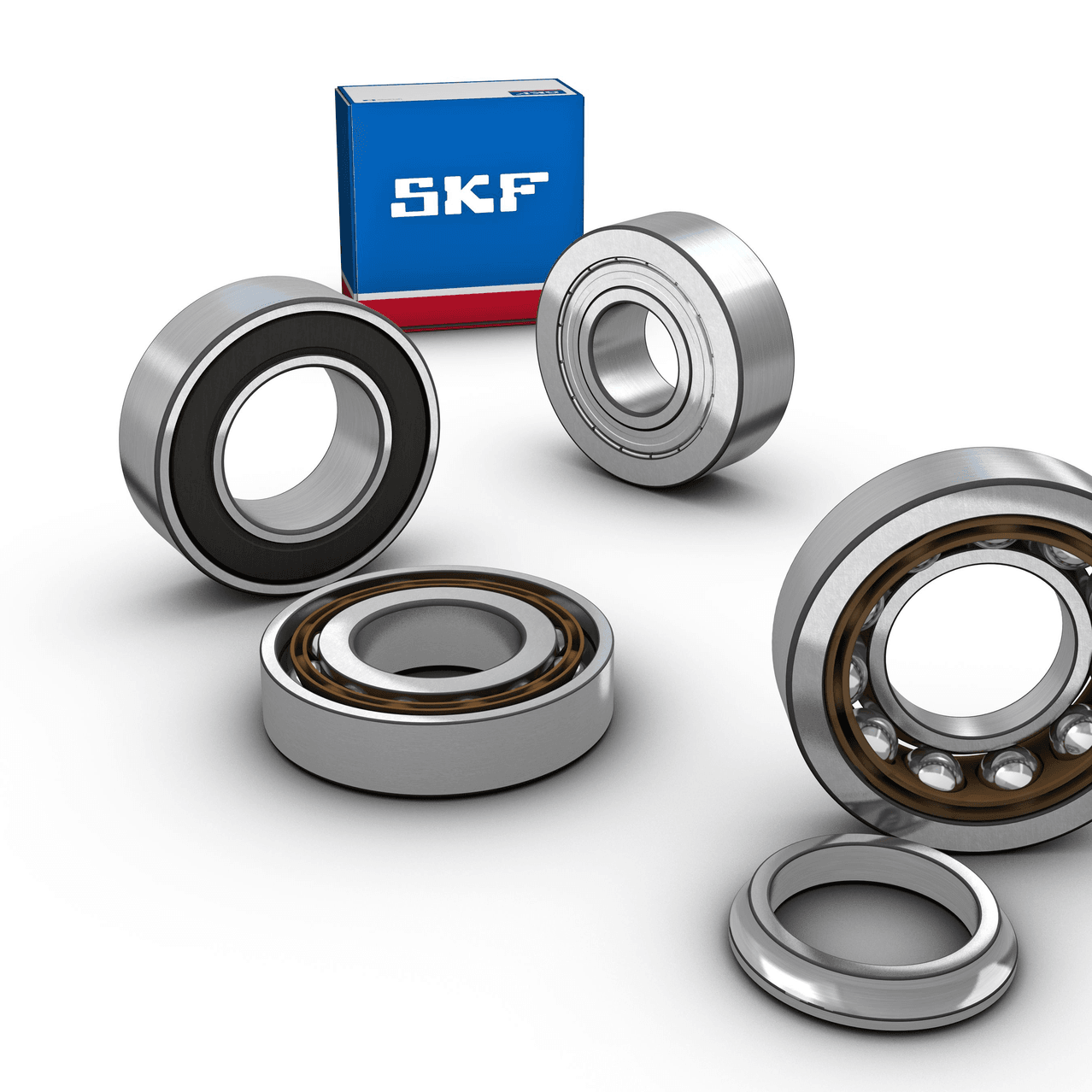

Schrägkugellager haben in Richtung der Lagerachse gegeneinander versetzt angeordnete Laufbahnen im Innen- und Außenring. Sie sind für Lagerungen konzipiert, die kombinierte Belastungen wie etwa gleichzeitig wirkende Radial- und Axialbelastungen aufnehmen müssen.

Die axiale Tragfähigkeit der Schrägkugellager nimmt mit der Größe des Berührungswinkels zu. Als Berührungswinkel wird der Winkel bezeichnet, den die Verbindungslinie der beiden Berührungspunkte zwischen Kugel und Laufbahnen mit der Radialebene einschließt und unter dem die Belastung von einer Laufbahn auf die andere übertragen wird.

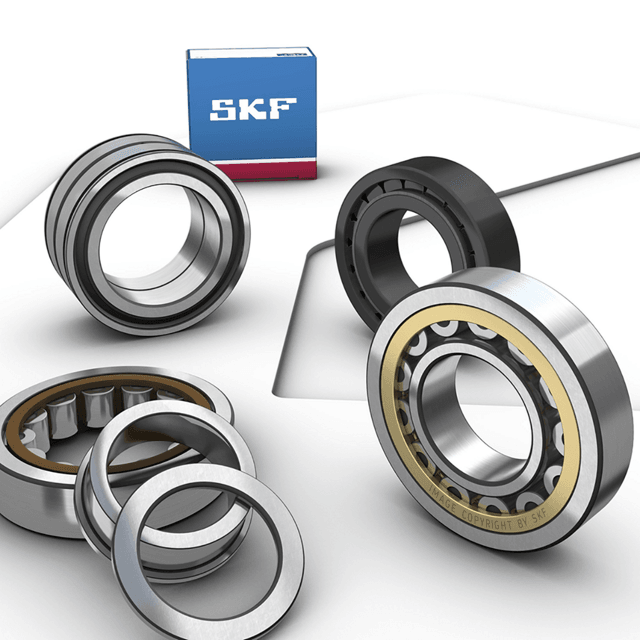

SKF fertigt Zylinderrollenlager in vielen Ausführungen, Maßreihen und Größen. Die hauptsächlichen Konstruktionsunterschiede zwischen den in diesem Abschnitt vorgestellten Lagern sind:

-  die Anzahl der Rollenreihen (eine, zwei oder vier)

-  die Art des Käfigs (mit, ohne oder mit einer Sonderausführung)

- Lager mit Käfig lassen hohe Belastungen, hohe Drehzahlen und hohe Beschleunigungen zu.

- Vollrollige Lager (Lager ohne Käfig) sind aufgrund der vielen Rollen sehr hoch belastbar, lassen aber nur moderate Drehzahlen zu.

- SKF Hochleistungs-Zylinderrollenlager weisen die hohe Belastbarkeit von vollrolligen Lagern auf, lassen aber die bei Lagern mit Käfig möglichen hohen Drehzahlen zu.

-  die Anzahl und Anordnung der festen Borde/der Führungsborde am Innen- und Außenring
